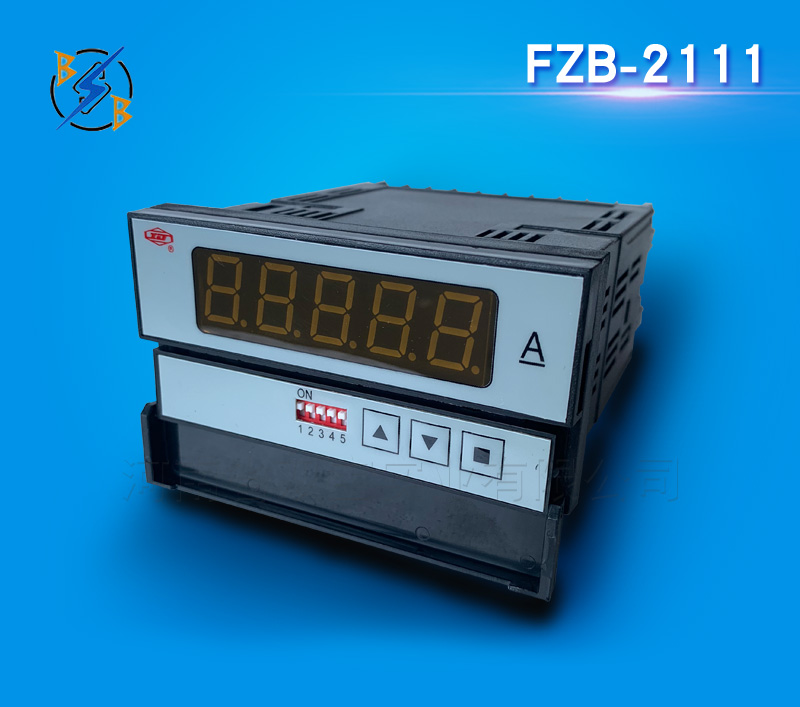

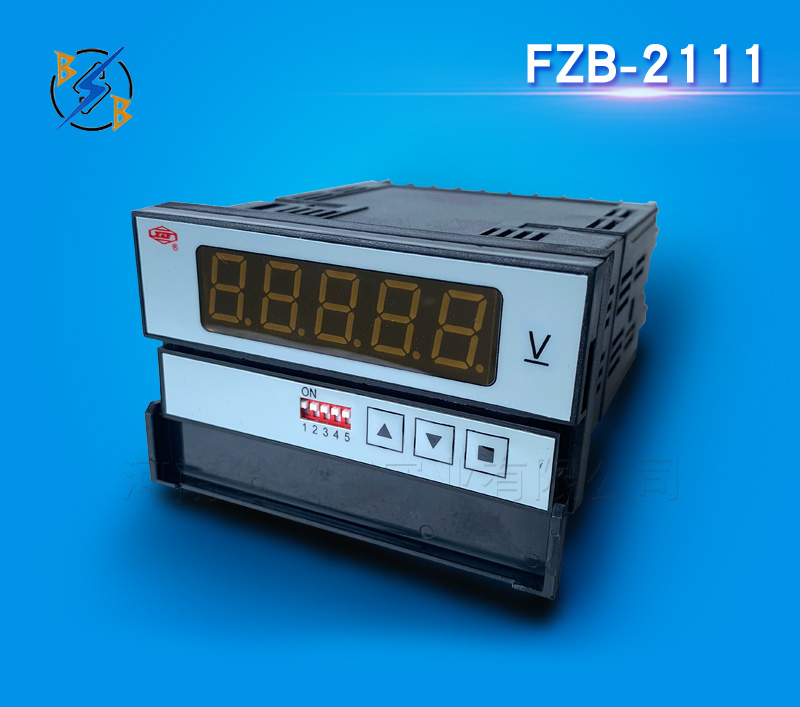

FZB系列數顯變送器

FZB系列數字指示儀表(以下簡稱數宇儀表)，是本公司結合多年直流系統設備生產經驗制造，用于交直流系統電壓"電流。溫度、交流電壓、電流的測量。其中除溫度數字儀表外，其它幾種數字儀表部有測量結果的本地顯示功能。所有數字儀表都可與上位機通過RS485 通訊以實現分散測量。

環境溫度:0℃-45℃;大氣壓力:8OkPa~ll0kPa;相對溫度:最濕月的平均最大相對濕度為90％，同時該月的平均最低溫度為25℃且表面無凝露;最高溫度為+40℃時，平均最大相對濕度不超過50％;使用地點:應有防御雨、雪。風。沙的設施。

工作電源:220V。ll0V和48V，允許波動為±20，其中220V可交直流兩用;

顯 示4位數碼顯示，外加一位符號位;

通 訊:接口類型為RS485;波特率為9600bps;

測量精度:直流型數字儀表為0.5％;

交流型數字儀表為1％

溫度數字儀表為±2℃

FZB-20系列智能電量變送器的型號規格定義如下：

FZB－□／□ □

                        工作電源電壓

                        標稱測量范圍

                        輸入信號類型

                        智能電量變送器

l     輸入信號類型用阿拉伯?dāng)?shù)字表示如下：

21----直流電壓；

22----直流電流；

23----三相交流電壓；

24----交流電壓；

25----交流電流；

26----環境溫度。

l     標稱測量范圍用阿拉伯?dāng)?shù)字表示如下：

直流電壓變送器：

1----0～300V（標稱值220V）；

2----0～150V（標稱值110V）；

3----0～75V（標稱值48V）；

4----0～35V（標稱值24V）。

直流電流變送器：

1----－75mV～0～＋75mV；

2----0～75mV。

注：直流電流變送器的標稱電流變比規格為：20A、30A、50A、75A、100A、150A、200A、300A、500A、750A、1000A、1500A、2000A。

三相交流電壓變送器：

1----0～500V（三相三線，標稱值380V，可用于400V標稱值系統）；

2----0～300V（三相四線，標稱值380/220V，可用于400/230V標稱值系統）。

交流電壓變送器：

1----0～500V（線電壓，標稱值380V，可用于400V標稱值系統）；

2----0～300V（相電壓，標稱值220V，可用于230V標稱值系統）。

交流電流變送器：

1----0～5A。

注：交流電流變送器的標稱電流變比規格為：20A、30A、50A、75A、100A、150A、200A、300A、500A、750A、1000A。

溫度變送器：

1----－10℃～55℃。

l     工作電源電壓用阿拉伯?dāng)?shù)字表示如下：

1----DC80～300V（直流供電，適用于110V和220V標稱值系統）；

2----DC16～75V（直流供電，適用于24V和48V標稱值系統）。

注：DC80～300V可用于AC220V±25％的交流電源系統。

a)     技術指標：

l     數字顯示：高亮度紅色LED數碼管。

l     數顯范圍：四位半顯示。

l     顯示精度：電量：0.2級；

溫度：±0.5℃。

l     撥碼開關：5位，設置變送器通信地址，第1位為地址高位，第5位為地址低位。

l     按鍵開關：3個，零點和滿度校正；量程和變比設置；通信波特率設置。

l     過量程能力： 1.2倍連續；電壓2倍1S；電流10倍5S。

l     工作電源功耗：＜4W。

l     隔離電壓：輔助電源、輸入信號和通信接口三端之間3000VDC。

l     絕緣電壓：輔助電源、輸入信號與地之間3000VDC；通信接口與地之間750VDC。

l     絕緣電阻：＞100MΩ。

l     振蕩波抗擾度：產品應能承受GB/T 17626.12-1998中第5章規定的試驗等級為3級的1 MHz和100 kHz振蕩波抗擾度試驗。

l     靜電放電抗擾度：產品應能承受GB/T 17626.2-1998中第5章規定的試驗等級為3級的靜電放電抗擾度試驗。

l     射頻電磁場輻射抗擾度：產品應能承受GB/T 17626.3-1998中第5章規定的試驗等級為3級的射頻電磁場輻射抗擾度試驗。

l     電快速瞬變脈沖群抗擾度：產品應能承受GB/T 17626.4-1998中第5章規定的試驗等級為3級的電快速瞬變脈沖群抗擾度試驗。

注：對于FZB-26智能溫度變送器，取消數碼顯示和按鍵開關。
