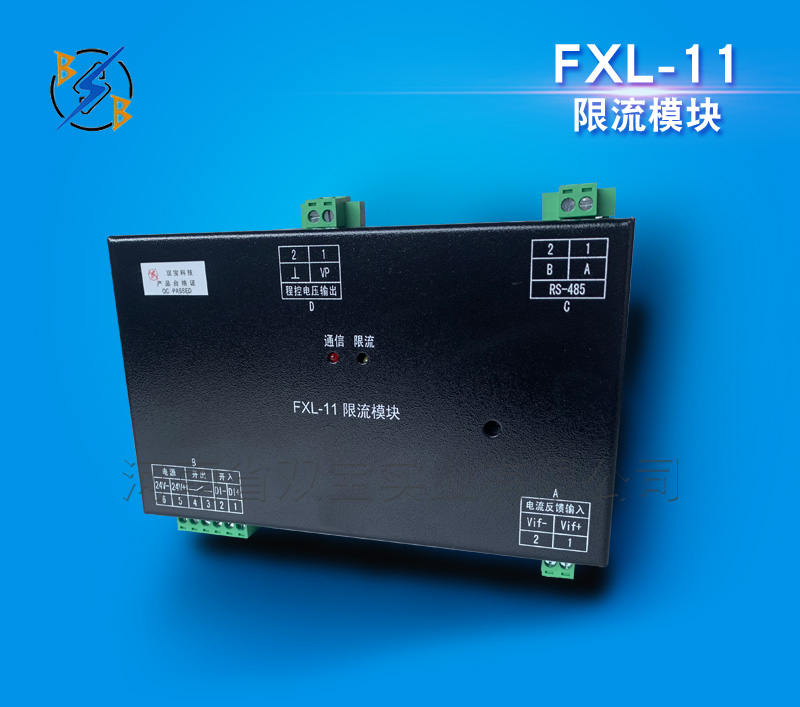

FXL-11限流模塊

充電監控模塊 (FXL-11和FXL-12)充電監控模塊的作用是負責監控整流模塊的工作狀態。根據電源系統整流模塊的不同配置類型，有FXL-11和FXL-12兩種型號的充電監控模塊供選擇，其中FXL-11充電監控模塊與ZZG12系列整流模塊配套使用，FXL-12充電監控模塊與ZZG13系列整流模塊配套使用。基本功能：◇ 充電監控模塊通過RS485接口與電源系統集中監控模塊聯接，一方面接受上位監控下發的控制

價格：面議

產品介紹

充電監控模塊 (FXL-11和FXL-12)
充電監控模塊的作用是負責監控整流模塊的工作狀態。根據電源系統整流模塊的不同配置類型，有FXL-11和FXL-12兩種型號的充電監控模塊供選擇，其中FXL-11充電監控模塊與ZZG12系列整流模塊配套使用，FXL-12充電監控模塊與ZZG13系列整流模塊配套使用。
基本功能：
◇ 充電監控模塊通過RS485接口與電源系統集中監控模塊聯接，一方面接受上位監控下發的控制命令，通過調節程控輸出電壓實現對整流模塊的輸出控制(均/浮充電壓給定)，或通過繼電器輸出觸點實現對整流模塊的開關機控制；另一方面采集上傳整流模塊的異常告警信號，由電源系統集中監控模塊作出相應的告警處理。
◇ 充電監控模塊通過采集蓄電池回路的充放電電流信號，與上位監控下發的充電限流給定信號進行比較，當蓄電池的充電電流小于給定的充電限流值時，誤差放大信號不起作用，充電監控模塊控制整流器按上位監控下發的均/浮充電壓值運行；當蓄電池的充電電流大于給定的充電限流值時，誤差放大信號通過調節程控輸出電壓，改變整流模塊的均/浮充電壓值，實現對蓄電池的自動穩流充電。
◇ 軟件看門狗時刻監視與上位監控模塊的通信是否正常，當充電監控模塊與上位監控通信中斷時，軟件看門狗使能自動使充電監控模塊按預先設定的安全運行值控制整流模塊的輸出，實現對蓄電池的自動限流充電和正常浮充電。上述措施可以避免在均充狀態下，由于通信中斷造成蓄電池過充電損壞的危險。
主要特點：
◇ 采用高速單片機系統，開關量輸入、輸出和通信接口采用光電隔離，模擬量輸入、輸出采用線性光耦隔離，隔離電壓達3000Vdc。
◇ 充電電流采用閉環PI調節電路，調節速度快，穩流精度高，抗干擾能力強。實現真正意義上的對蓄電池自動恒壓、限流充電控制。
◇ 對系統運行的關鍵數據進行存儲，當集中監控模塊故障時，自動進入安全模式控制整流模塊的輸出，保證正常的充電電壓和電流。
◇ 充電監控模塊作為電源監控系統的必選控制設備，與集中監控模塊串聯熱備份工作，其正常與否均不影響系統正常工作。
◇ 采用模塊化結構設計，系統集成方便快捷。
